超低相噪频率源-FM系列
- 点频应用，相位噪声基本理论恶化
- 支持回流焊接工艺要求；通用性高，标准封装，体积小，可靠性高
- 低杂散，低相噪，低功耗
- 产品描述：标准封装：长15mm×宽12mm×高3mm
产品介绍

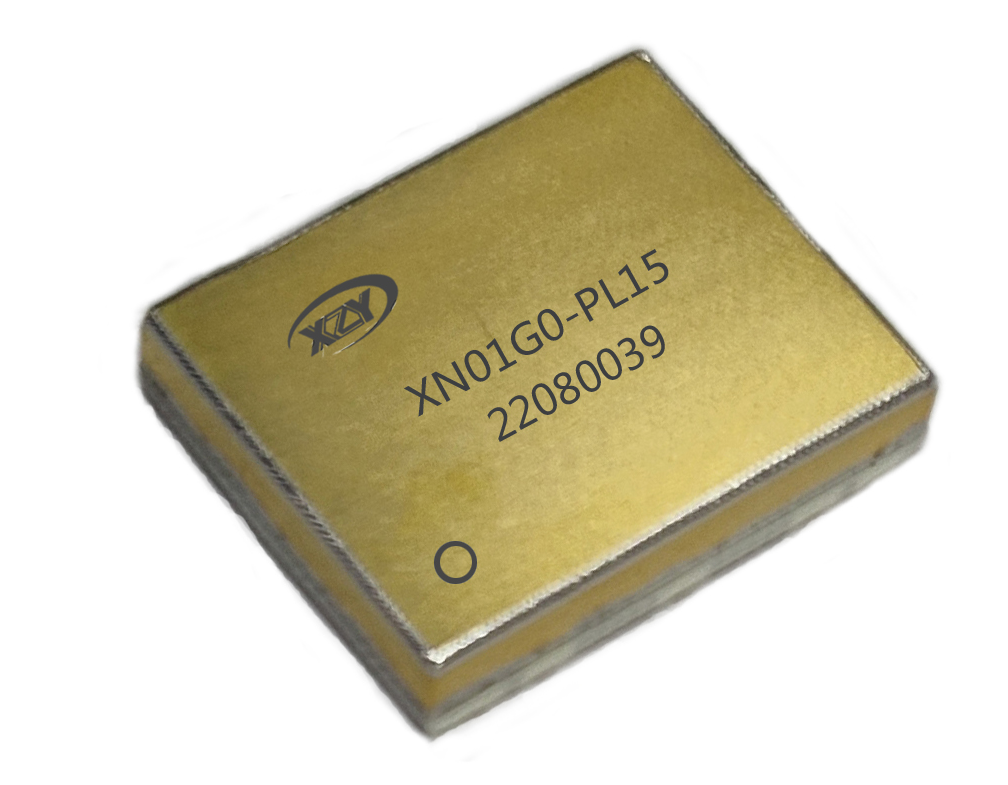

超低相噪频率源-FM系列
1、性能特点
(1) 点频应用，相位噪声基本理论恶化
(2) 支持回流焊接工艺要求
(3) 通用性高，标准封装，体积小，可靠性高
(4) 低杂散，低相噪，低功耗
(5) 标准封装：长15mm×宽12×高3mm
2、环境参数
工作温度：-45℃～+85℃
存储温度：-55℃～+105℃

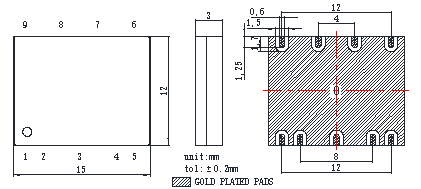

3、外形尺寸
4、典型系列产品主要技术指标
型号
参考频率(MHz)
参考输入功率(dBm)
输出频率(MHz）
输出功率（dBm）
杂波抑制（dBc）
谐波抑制（dBc）
输出相噪dBc/Hz
供电
(V)
@1kHz
@10kHz
XN300M-PL15
100
-5～3
300
≥5
≥70
≥20
-143
-155
+5V/80
XN400M-PL15
100
-5～3
400
≥5
≥70
≥20
-142
-155
+5V/80
XN500M-PL15
100
-5～3
500
≥5
≥70
≥20
-140
-153
+5V/80
XN600M-PL15
100
-5～3
600
≥5
≥70
≥20
-139
-152
+5V/80
XN700M-PL15
100
-5～3
700
≥5
≥70
≥20
-138
-149
+5V/80
XN800M-PL15
100
-5～3
800
≥5
≥70
≥20
-138
-149
+5V/80
XN900M-PL15
100
-5～3
900
≥5
≥70
≥20
-136
-147
+5V/80
XN01G0-PL15
100
-5～3
1000
≥5
≥70
≥20
-135
-145
+5V/80
XN01G1-PL15
100
-5～3
1100
≥5
≥70
≥20
-134
-145
+5V/80
XN01G2-PL15
100
-5～3
1200
≥5
≥70
≥20
-132
-142
+5V/80
XN01G3-PL15
100
-5～3
1300
≥5
≥70
≥20
-131
-141
+5V/80
XN01G4-PL15
100
-5～3
1400
≥5
≥70
≥20
-130
-140
+5V/80
XN01G5-PL15
100
-5～3
1500
≥5
≥70
≥20
-130
-140
+5V/80
