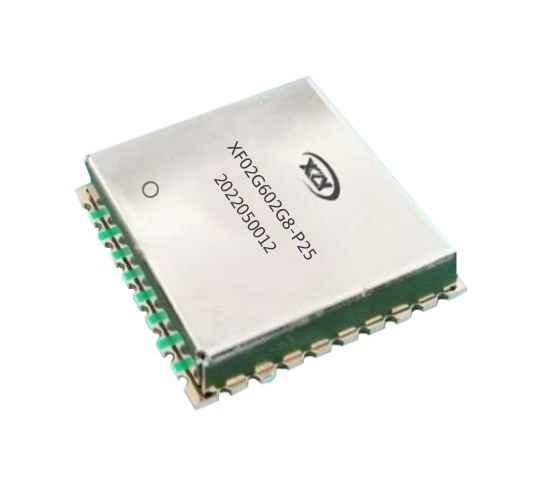

频率源-P25系列
- 支持跳频，点频输出；参考内置或外部输入
- 频率覆盖范围50MHz～10GHz
- 支持回流焊接工艺要求；通用性高，标准封装，可靠性高；低杂散，低相噪，低功耗
- 支持SPI、串口或并口等控制方式 可用于地面，车载，机载，3G/4G/5G等各类设备
- 产品描述：标准封装：长25mm×宽25mm×高6mm
产品介绍
频率源-P25系列
1、性能特点
(1) 支持跳频，点频输出
(2) 参考内置或外部输入
(3) 频率覆盖范围50MHz～10GHz
(4) 支持回流焊接工艺要求
(5) 通用性高，标准封装，可靠性高
(6) 低杂散，低相噪，低功耗
(7) 支持SPI、串口或并口等控制方式
(8) 可用于地面，车载，机载，3G/4G/5G等各类设备
(9) 标准封装：长25mm×宽25mm×高6mm
2、环境参数
工作温度：-45℃～+85℃
存储温度：-55℃～+105℃
3、外形尺寸
4、典型系列产品主要技术指标
|
型 号 |
输出频率 （MHz） |
输出功率 （dBm） |
杂散抑制 （dBc） |
切换时间 （us） |
相位噪声 dBc/Hz@1k |
跳频步进 （MHz） |
功耗 （V/mA） |
|
XF750M01G0-P25 |
750～1000 |
≥10 |
≤-65 |
≤50 |
≤-100 |
≥1 |
5V/75 |
|
XF800M01G6-P25 |
800～1600 |
≥10 |
≤-65 |
≤100 |
≤-95 |
≥1 |
5V/75 |
|
XF01G502G1-P25 |
1500～2100 |
≥10 |
≤-65 |
≤100 |
≤-93 |
≥1 |
5V/75 |
|
XF01G902G4-P25 |
1900～2400 |
≥10 |
≤-65 |
≤50 |
≤-92 |
≥1 |
5V/75 |
|
XF02G402G8-P25 |
2400～2800 |
≥10 |
≤-65 |
≤50 |
≤-92 |
≥1 |
5V/75 |
|
XF02G602G8-P25 |
2600～2800 |
≥10 |
≤-65 |
≤50 |
≤-92 |
≥1 |
5V/75 |
|
XF02G703G0-P25 |
2700～3000 |
≥10 |
≤-65 |
≤50 |
≤-92 |
≥1 |
5V/100 |
|
XF03G003G4-P25 |
3000～3400 |
≥10 |
≤-65 |
≤50 |
≤-92 |
≥1 |
5V/100 |
|
XF03G303G6-P25 |
3300～3600 |
≥10 |
≤-65 |
≤50 |
≤-92 |
≥1 |
5V/100 |
|
XF03G603G9-P25 |
3600～3900 |
≥10 |
≤-65 |
≤50 |
≤-90 |
≥1 |
5V/100 |
|
XF03G904G4-P25 |
3900～4400 |
≥5 |
≤-65 |
≤50 |
≤-89 |
≥1 |
5V/200 |
|
XF05G506G0-P25 |
5500～6000 |
≥5 |
≤-65 |
≤50 |
≤-87 |
≥1 |
5V/200 |
