乒乓方式捷变频频率源-JP4538系列
- 乒乓捷变频，切换时间≤1us；步进低至10Hz ;参考：外部参考
- 频率覆盖范围1GHz～10GHz
- 体积小，可靠性高；低杂散，低相噪，低功耗
- 支持SPI；可用于地面，车载，机载等相关设备
- 产品描述：尺寸：长45mm×宽38mm×高12mm
产品介绍
乒乓方式捷变频频率源-JP4538系列
1、性能特点
(1) 乒乓捷变频，切换时间≤1us
(2) 步进低至10Hz
(3) 参考：外部参考
(4) 频率覆盖范围1GHz～10GHz
(5) 体积小，可靠性高
(6) 低杂散，低相噪，低功耗
(7) 支持SPI
(8) 可用于地面，车载，机载等相关设备
(9) 尺寸：长45mm×宽38mm×高12mm
2、环境参数
工作温度：-45℃～+85℃
存储温度：-55℃～+85℃

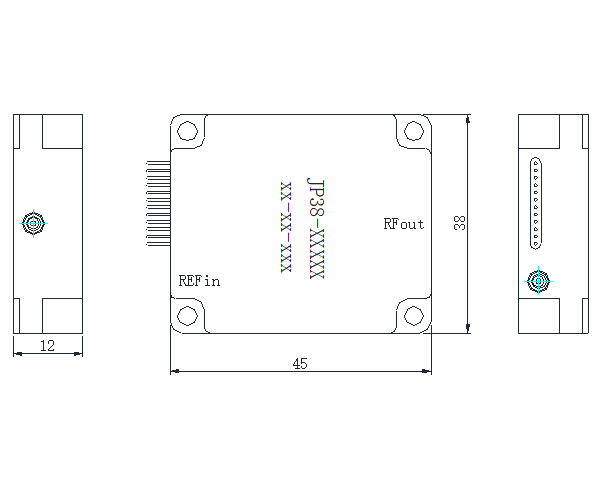

3、外形尺寸
4、典型系列产品主要技术指标
型号
输出频率
MHz
输出功率
dBm
谐波抑制dBc
杂散抑制dBc
相位噪声dBc/Hz
跳频步进kHz
切换时间（us）
@1k
@10k
XF03G303G6-JP45
3300～3600
≥0
≤-40
≤-65
≤-105
≤-105
≥100
≤0.5
XF03G603G9-JP45
3600～3900
≥0
≤-40
≤-65
≤-105
≤-105
≥100
≤0.5
XF03G904G4-JP45
3900～4400
≥0
≤-40
≤-65
≤-105
≤-105
≥100
≤0.5
XF05G506G0-JP45
5500～6000
≥0
≤-40
≤-65
≤-100
≤-100
≥100
≤0.5
XF05G806G8-JP45
5800～6800
≥0
≤-40
≤-65
≤-100
≤-100
≥100
≤0.5
XF06G807G4-JP45
6800～7400
≥0
≤-40
≤-65
≤-100
≤-100
≥100
≤0.5
