压控振荡器-P75系列
- 频率覆盖10MHz～5000MHz
- 低相位噪声，低电压，低功耗
- 输出频率和其它指标可按需定制；如需其他标准封装，可定制产品
- 可用于通信设备，航空航天及仪器仪表等各类设备
- 产品描述：标准封装：长5mm x 宽7mm x 高2.5mm
产品介绍
压控振荡器-P75系列
1、性能特点
(1)频率覆盖10MHz～5000MHz
(2)低相位噪声，低调谐电压，低功耗
(3)输出频率和其它指标可按需定制
(4)如需其它标准封装，可定制产品
(5)可用于通信设备，航空航天及仪器仪表等各类设备
(6) 标准封装：长5mm x 宽7mm x 高2.5mm
2、环境参数
工作温度：-45℃～+85℃
存储温度：-55℃～+105℃

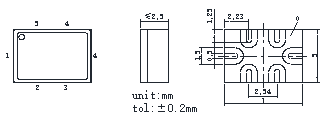

3、外形尺寸
4、典型系列产品主要技术指标
型号
最小频率(MHz)
最大频率(MHz)
最小调谐
电压(V)
最大调谐
电压(V)
输出功率（dBm）
相位噪声dBc/Hz@ 10kHz
XV270M356M-P75
270
356
0.5
6
5
-129
XV358M380M-P75
358
380
0.5
3
7
-133
XV374M391M-P75
374
391
0.5
3
8
-132
XV415M425M-P75
415
425
0.5
3
4
-130
XV435M440M-P75
435
440
0.5
3
4
-130
XV600M01G2-P75
600
1235
1
13
9
-100
XV750M01G3-P75
750
1300
0.5
10
7
-99
XV800M01G6-P75
800
1600
0
6
6
-97
XV900M01G1-P75
900
1100
1
11
4
-105
XV01G001G3-P75
1000
1300
0
13
0
-105
XV01G401G8-P75
1400
1850
0
9
9
-98
XV01G602G1-P75
1600
2100
1
14
11
-98
XV01G702G0-P75
1750
2033
1
22
0
-100
XV01G802G4-P75
1829
2393
2
24
0
-100
XV01G902G5-P75
1900
2500
0
15
0
-95
XV01G902G3-P75
1950
2350
0
9
9
-95
XV02G002G8-P75
2050
2750
0
10
9
-98
XV02G30400-P75
2300
2400
0.5
4.5
0
-95
XV02G403G0-P75
2400
3000
1
12
7
-95
XV02G403G4-P75
2400
3400
1
15
3
-95
XV03G003G5-P75
3000
3500
2
12
0
-99
XV03G203G8-P75
3200
3800
0.2
13.8
0
-98
XV04G104G7-P75
4130
4730
0.2
7
0
-88
XV04G405G0-P75
4400
5000
0.2
6
0
-88
XV04G905G6-P75
4900
5600
0
22
0
-109
