基准源分配模块-RD系列
- 输出路数，可按需定制
- 频率覆盖范围10MHz～500MHz；输出谐波和参考频率可按需定制
- 体积小，可靠性高；低杂散，低相噪，低功耗
- 可用于地面，车载，机载，弹载等各类设备
- 产品描述：
产品介绍
基准源分配模块-RD系列
1、性能特点
(1) 输出路数，可按需定制
(2) 输出谐波和参考频率可按需定制
(3) 频率覆盖范围10MHz～500MHz
(4) 体积小，可靠性高
(5) 低杂散，低相噪，低功耗
(6) 可用于地面，车载，机载，弹载等各类设备
2、环境参数
工作温度：-45℃～+85℃
存储温度：-55℃～+85℃

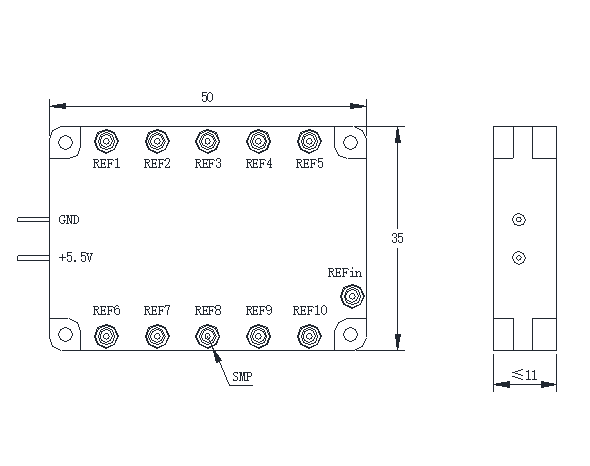

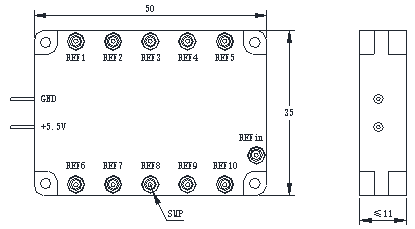

3、外形尺寸
4、典型系列产品主要技术指标
型号
输入频率（MHz）
输入功率（dBm）
输出功率（dBm）
谐波抑制（dBc）
路间隔离度（dB）
输出
路数
相位噪声dBc/Hz
功耗
（V/mA）
@1k
@10k
XG100M16-RD
100
0±1
0±2
≤-50
50
16
-155
-160
5.5/320
XG200M08-RD
200
0±1
0±2
≤-50
50
8
-148
-153
5.5/200
XG300M08-RD
300
0±1
0±2
≤-50
50
8
-147
-151
5.5/200
XG400M08-RD
400
0±1
0±2
≤-50
50
8
-142
-147
5.5/200
XG500M08-RD
500
0±1
0±2
≤-50
50
8
-141
-146
5.5/200
XG600M08-RD
600
0±1
0±2
≤-50
50
8
-140
-146
5.5/200
