高集成度频率源-H3220系列
- 支持跳频，点频输出；参考：外部参考
- 频率覆盖范围50MHz～26GHz
- 通用性高，标准封装，体积小，可靠性高；低杂散，低相噪，低功耗；支持SPI控制
- 侧面安装，便于多个模块组合，提高源间隔离度；可用于地面，车载，机载等各类设备
- 产品描述：标准封装：长32mm×宽20mm×高8mm
产品介绍
高集成度频率源-H3220系列
1、性能特点
(1) 支持跳频，点频输出
(2) 参考：外部参考
(3) 频率覆盖范围50MHz～26GHz
(4) 通用性高，标准封装，体积小，可靠性高
(5) 低杂散，低相噪，低功耗
(6) 支持SPI控制
(7) 侧面安装，便于多个模块组合，提高源间隔离度
(8) 可用于地面，车载，机载等各类设备
(9) 标准封装：长32mm×宽20mm×高8mm
2、环境参数
工作温度：-45℃～+85℃
存储温度：-55℃～+85℃

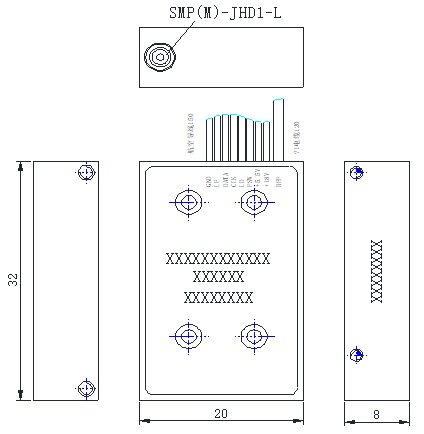

3、外形尺寸
4、典型系列产品主要技术指标
|
型 号 |
输出频率 （MHz） |
输出功率 （dBm） |
杂散抑制 （dBc） |
切换时间 （us） |
相位噪声 dBc/Hz@1k |
跳频步进 （MHz） |
功耗 （V/mA） |
|
XF070M150M-H32 |
70～150 |
≥10 |
≤-15 |
≤-65 |
≤-120 |
≥1 |
5V/75 |
|
XF150M300M-H32 |
150～300 |
≥10 |
≤-15 |
≤-65 |
≤-115 |
≥1 |
5V/75 |
|
XF300M500M-H32 |
300～500 |
≥10 |
≤-15 |
≤-65 |
≤-105 |
≥1 |
5V/75 |
|
XF500M650M-H32 |
500～650 |
≥10 |
≤-15 |
≤-65 |
≤-105 |
≥1 |
5V/75 |
|
XF600M800M-H32 |
600～800 |
≥10 |
≤-15 |
≤-65 |
≤-102 |
≥1 |
5V/75 |
|
XF750M01G0-H32 |
750～1000 |
≥10 |
≤-15 |
≤-65 |
≤-100 |
≥1 |
5V/75 |
|
XF800M01G6-H32 |
800～1600 |
≥10 |
≤-15 |
≤-65 |
≤-95 |
≥1 |
5V/75 |
|
XF01G502G1-H32 |
1500～2100 |
≥10 |
≤-15 |
≤-65 |
≤-93 |
≥1 |
5V/75 |
|
XF01G902G4-H32 |
1900～2400 |
≥10 |
≤-15 |
≤-65 |
≤-92 |
≥1 |
5V/75 |
|
XF02G402G8-H32 |
2400～2800 |
≥10 |
≤-15 |
≤-65 |
≤-92 |
≥1 |
5V/75 |
|
XF02G602G8-H32 |
2600～2800 |
≥10 |
≤-15 |
≤-65 |
≤-92 |
≥1 |
5V/75 |
|
XF02G703G0-H32 |
2700～3000 |
≥10 |
≤-15 |
≤-65 |
≤-92 |
≥1 |
5V/100 |
|
XF03G003G4-H32 |
3000～3400 |
≥10 |
≤-15 |
≤-65 |
≤-92 |
≥1 |
5V/100 |
|
XF03G303G6-H32 |
3300～3600 |
≥10 |
≤-15 |
≤-65 |
≤-92 |
≥1 |
5V/100 |
|
XF03G603G9-H32 |
3600～3900 |
≥10 |
≤-15 |
≤-65 |
≤-90 |
≥1 |
5V/100 |
|
XF03G904G4-H32 |
3900～4400 |
≥7 |
≤-15 |
≤-65 |
≤-89 |
≥1 |
5V/200 |
|
XF05G506G0-H32 |
5500～6000 |
≥7 |
≤-15 |
≤-65 |
≤-87 |
≥1 |
5V/200 |
|
XF05G806G8-H32 |
5800～6800 |
≥7 |
≤-15 |
≤-65 |
≤-85 |
≥1 |
5V/200 |
|
XF06G807G4-H32 |
6800～7400 |
≥7 |
≤-15 |
≤-65 |
≤-85 |
≥1 |
5V/200 |
|
XF04G008G0-H32 |
4000～8000 |
≥7 |
≤-15 |
≤-65 |
≤-85 |
≥1 |
5V/200 |
|
XF05G010G0-H32 |
5000～10000 |
≥7 |
≤-15 |
≤-65 |
≤-85 |
≥1 |
5V/200 |
|
XF020M15G0-H32 |
20～15000 |
≥0 |
≤-15 |
≤-65 |
≤-85 |
≥2 |
5V/450 |
