超小步进频率源-DP6020系列
- 支持跳频,点频输出;DDS+PLL,实现小步进、低相噪和快速跳频功能
- 频率覆盖范围50MHz~26GHz
- 通用性高,标准封装,体积小,可靠性高 ;支持SPI控制
- 侧面安装,便于多个模块组合,提高源间隔离度;可用于地面,车载,机载等各类设备
- 产品描述:尺寸:长60mm×宽20mm×高8mm
产品介绍
超小步进频率源-DP6020系列
1、性能特点
(1) 支持跳频,点频输出
(2) DDS+PLL,实现小步进、低相噪和快速跳频功能
(3) 参考:外部参考
(4) 频率覆盖范围50MHz~26GHz
(5) 通用性高,标准封装,体积小,可靠性高
(6) 支持SPI控制
(7) 侧面安装,便于多个模块组合,提高源间隔离度
(8) 可用于地面,车载,机载等各类设备
(9) 尺寸:长60mm×宽20mm×高8mm
2、环境参数
工作温度:-45℃~+85℃
存储温度:-55℃~+85℃

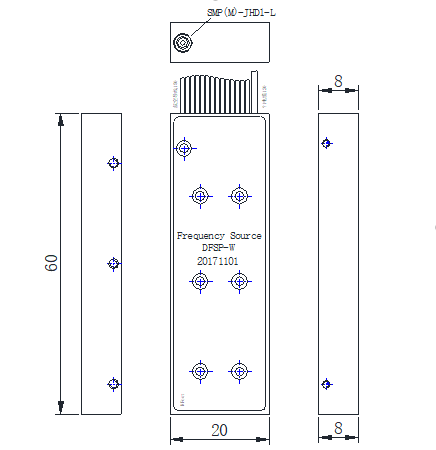

3、外形尺寸
4、典型系列产品主要技术指标
型 号
输出频率
(MHz)
输出功率(dBm)
谐波抑制(dBc)
杂散抑制(dBc)
切换时间(us)
相位噪声dBc/Hz@1k
跳频步进(Hz)
功耗
(V/mA)
XD03G303G6-D20
3300~3600
≥10
≤-40
≤-65
≤50
≤-105
≥1
5V/400
XD03G603G9-D20
3600~3900
≥10
≤-40
≤-65
≤50
≤-105
≥1
5V/400
XD03G904G4-D20
3900~4400
≥10
≤-40
≤-65
≤50
≤-105
≥1
5V/400
XD05G506G0-D20
5500~6000
≥5
≤-40
≤-65
≤50
≤-100
≥1
5V/480
XD05G806G8-D20
5800~6800
≥5
≤-40
≤-65
≤50
≤-100
≥1
5V/480
XD06G807G4-D20
6800~7400
≥5
≤-40
≤-65
≤50
≤-100
≥1
5V/480
XD04G008G0-D20
4000~8000
≥0
≤-10
≤-65
≤150
≤-100
≥1
5V/480
XD05G010G0-D20
5000~10000
≥0
≤-10
≤-65
≤150
≤-100
≥1
5V/480
XD06G012G0-D20
6000~12000
≥0
≤-10
≤-65
≤150
≤-95
≥1
5V/480
XD020M15G0-D20
20~15000
≥0
≤-10
≤-65
≤200
≤-95
≥1
5V/750
XD11G512G5-D20
11500~12500
≥0
≤-40
≤-65
≤50
≤-95
≥1
5V/580
XD12G513G9-D20
12500~13900
≥0
≤-40
≤-65
≤50
≤-95
≥1
5V/580
