小步进频率源-DP6035系列
- 支持跳频，点频输出；DDS+PLL，实现小步进、低相噪和快速跳频功能
- 频率覆盖范围50MHz～26GHz
- 通用性高，标准封装，体积小，可靠性高 ；支持SPI控制
- 可用于地面，车载，机载等相关设备
- 产品描述：尺寸：长60mm×宽35mm×高15mm
产品介绍
小步进频率源-DP6035系列
1、性能特点
(1) 支持跳频，点频输出
(2) DDS+PLL，实现小步进、低相噪和快速跳频功能
(3) 参考：外部参考
(4) 频率覆盖范围50MHz～26GHz
(5) 通用性高，标准封装，体积小，可靠性高
(6) 支持SPI控制
(7) 可用于地面，车载，机载等相关设备
(8) 尺寸：长60mm×宽35mm×高15mm
2、环境参数
工作温度：-45℃～+85℃
存储温度：-55℃～+85℃

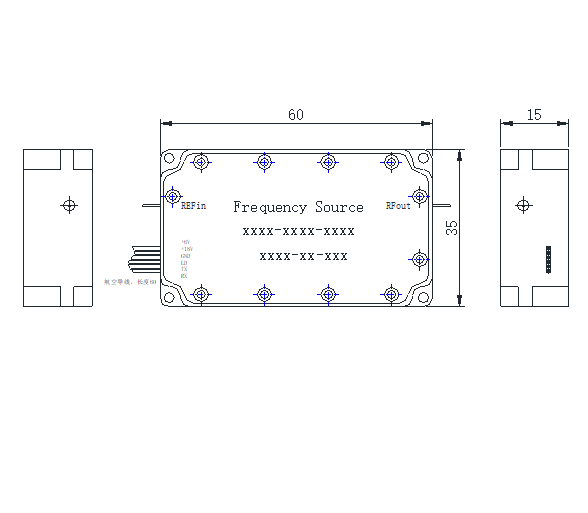

3、外形尺寸
4、典型系列产品主要技术指标
|
型 号 |
输出频率 （MHz） |
输出功率 （dBm） |
杂散抑制 （dBc） |
切换时间 （us） |
相位噪声dBc/Hz @1k |
跳频步进 （Hz） |
功耗 （V/mA） |
|
XD03G006G0-D60 |
3000～6000 |
≥0 |
≤-65 |
≤200 |
≤-101 |
≥1 |
5V/600 |
|
XD04G008G0-D60 |
4000～8000 |
≥0 |
≤-65 |
≤200 |
≤-99 |
≥1 |
5V/600 |
|
XD05G010G0-D60 |
5000～10000 |
≥0 |
≤-65 |
≤200 |
≤-100 |
≥1 |
5V/600 |
|
XD06G012G0-D60 |
6000～12000 |
≥0 |
≤-65 |
≤200 |
≤-95 |
≥1 |
5V/600 |
|
XD10G020G0-D60 |
10000～20000 |
≥0 |
≤-65 |
≤200 |
≤-91 |
≥1 |
5V/600 |
|
XD020M15G0-D60 |
20～15000 |
≥0 |
≤-65 |
≤200 |
≤-95 |
≥1 |
5V/800 |
|
XD01G520G0-D60 |
1500～20000 |
≥0 |
≤-65 |
≤200 |
≤-91 |
≥1 |
5V/650 |
