DDS捷变频频率源-JD8030系列
- DDS+倍频+变频,切换时间≤2us;步进可低至10Hz
- 频率覆盖范围50MHz~10GHz;参考频率可按需定制为内或者外参考
- 金属密闭封装,体积小,可靠性高;低杂散,低相噪,低功耗
- 支持SPI;可用于地面,车载,机载等相关设备
- 产品描述:尺寸:长80mm×宽30mm×高20mm
产品介绍
DDS捷变频频率源-JD8030系列
1、性能特点
(1) DDS+倍频+变频,切换时间≤2us
(2) 步进可低至10Hz
(3) 参考频率可按需定制为内或者外参考
(4) 频率覆盖范围50MHz~10GHz
(5) 金属密闭封装,体积小,可靠性高
(6) 低杂散,低相噪,低功耗
(7) 支持SPI
(8) 可用于地面,车载,机载等相关设备
(9) 尺寸:长80mm×宽30mm×高20mm
2、环境参数
工作温度:-45℃~+85℃
存储温度:-55℃~+85℃

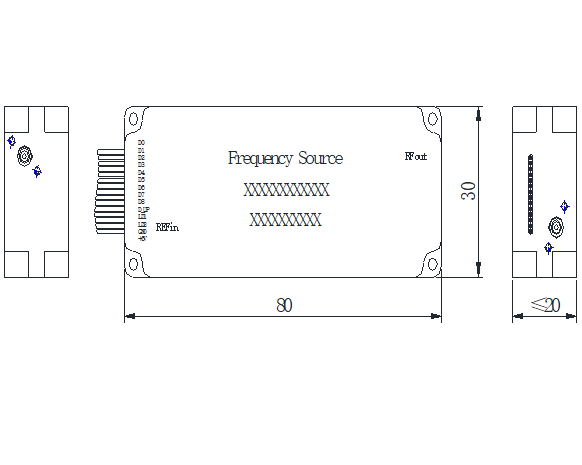

3、外形尺寸
4、典型系列产品主要技术指标
型号
输出频率
(MHz)
输出功率(dBm)
谐波抑制(dBc)
杂散抑制(dBc)
相位噪声dBc/Hz
@1k
跳频步进
(Hz)
切换时间
(us)
XFXX060M-JD80
F0±60
≥0
≤-40
≤-65
≤-100
≥1
≤2
XFXX150M-JD80
F0±150
≥0
≤-40
≤-65
≤-100
≥1
≤2
XFXX300M-JD80
F0±300
≥0
≤-40
≤-65
≤-100
≥1
≤2
XFXX450M-JD80
F0±450
≥0
≤-40
≤-65
≤-100
≥1
≤2
XFXX600M-JD80
F0±600
≥0
≤-40
≤-65
≤-100
≥1
≤2
